■ 흡음과 인테리어

흡음과 인테리어적 의장성을 동시에 충족하기에는 어려움이 있다.

대부분의 흡음소재는 소프트하며 표면성이 취약하고,  일부소재는 제한적인 음역대에 한정되어지고,  오랜 동안 반복되는 기성품의 형상이고,  소재의 선택이 제한적이므로, 새로운 디자인 패턴을 연출 하는데 전문가들의 어려움이 있다.

이제 건축물의 탁월한 디자인 감각이 부가가치를 높이고 있으며,  환경친화적이며 심미적인 인테리어 소재를 이용한 Color 마케팅을 건축물에 도입하고 있다.

이와 같은 요구를 충족하기 위하여는 기존의 흡음재와 새로운 소재와의 창의적 응용, 필요로 하는 합리적 건축음향의 범위, 목표로 하는 흡음과 인테리어 마케팅의 방향설정이 효과적으로 제시 되어야 한다.

■ 종교시설의 건축음향

건축음향은 사용목적에 따라 다르며,  콘서트홀 컨벤션센타 아트홀 문예회관등 다양한 목적으로 사용되는 음향공간은 다목적의 가변적 구조로 설계 되어야 하나 건축비의 추가 산정과 유지관리의 난점, 인테리어적 의장성의 문제점등으로,  흡음 반사음 공명음 잔향을 온전히 활용하기에는 어려움이 있다.

따라서, 종교시설의 교회 건축음향에 있어서  강대상에서의 스피치 음향,  성가대 음향,  피아노 오르간,  CCM보컬사운드,  청중이 참여하는 성가곡 등 발원음의 공간적 이동과 각각의 다양한 음향환경을 고려하여야 한다.

종교시설의 건축음향은,  교회에 따라 음향적 요구특성이 다른 경우가 있고 구조적 환경이 다르므로 보다 효과적인 패턴의 건축음향 소재를 사용해야 한다.

교회의 건축음향에 있어서,  내부공간구조를 음향의 볼륨감을 풍부하게 하는 도구로서 이용하는 것과,  강대상에서의 스피치 명료도를 높이기 위한 전문음향기기의 적절한 배치,  잔향을 조절하기 위한 필요한 만큼의 흡음재사용,  음환경을 조절하기 위한 인테리어를 겸한 흡음 반사재의사용 등으로 교회건축음향의 특징적인 여건에 대처해야 한다.

상기의 상황들에 비추어 여러 가지 Type의 Sound Control Fiber Paint,  Acoustical Cotton Ball 흡음페인트, Cotton Putty, Fabric 페인트, 흡음보드 표면마감용 섬유페인트, Bio 섬유흡음페인트 등을 기존흡음재와 창의적으로 조화시켜 표현하므로 보다 효과적인 교회의 건축음향과 새로운 패턴의 인테리어 효과를 동시에 충족할 수 있으며, 특히 종교시설의 건축음향과 관련하여, 섬유흡음 Ball Paint를 벽체 및 천장에 사용하는 경우 우수한 음 환경을 나타내고 천연섬유의 깊은 심미적 질감과 색감을 연출한다.

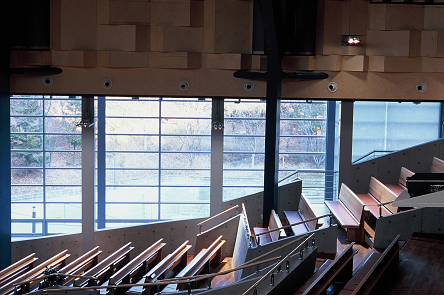

유리창호의 개폐식 가변 흡음처리

성가대 음원의 효과적인 음향확산을 위한 벽,천장의 음향반사판    확산판의 수직.수평적 설치

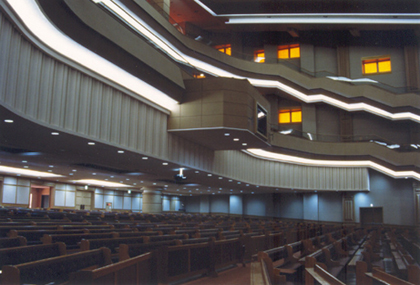

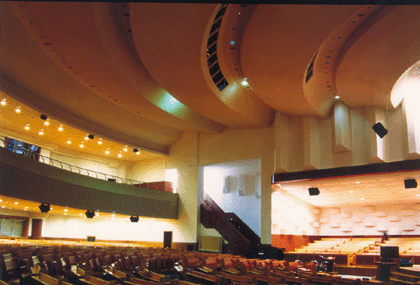

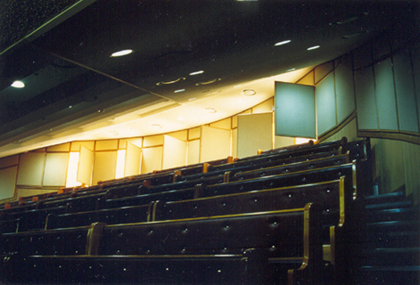

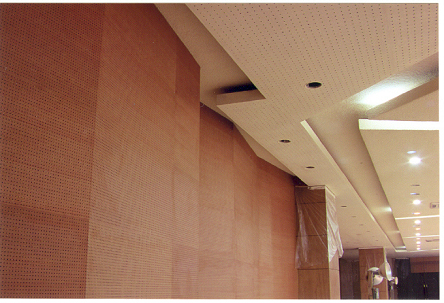

발코니 전면부(Balcony Riser)의 음향적 장애를 극복하기 위한 방법으로,다공질 흡음재 또는 유공판 흡음재를 설치하는 방법과, 굴곡 곡선형의 확산반사 구조로 시공하는 방법, 요철형 음향확산 구조물을 이용하는 방법등이 있다.

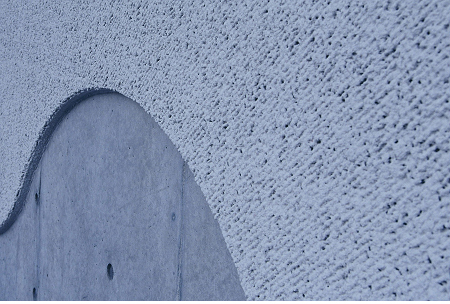

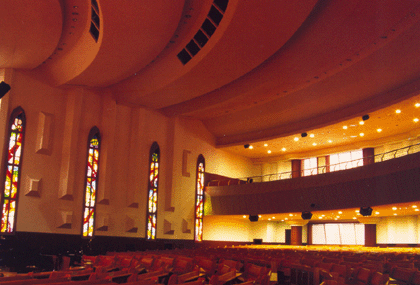

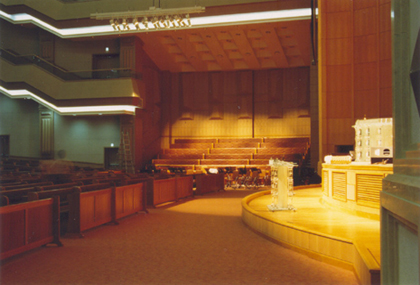

하기 건축음향 리모델링 공사의 예로서, 좌우측벽, 후면벽, 후면코너 상부,천장, 강대, 성가대, 발코니전면부등에 흡음재를 일체 사용치 않고 음향확산체와 반사구조로만 마감 준공 한 후, 고가의 전기음향 기기들로 음향콘트롤을 시도하였으나 지나친 잔향시간과 강론의 스피치전달 명료도를 개선치 못하여 중층 및 상층 천장면에 Cotton Ball Type Spray 공법으로 전면부 천장 12T, 중면부 15T, 후면부 18T로 마감하여 바람직한 음향환경을 조성하였다. 따라서, 흡음재, 확산재, 반사재의 적절한 음향 설계를 사전에 확립하여야 한다.

상기의 상황들에 비추어 여러 가지 Type의 Sound Control Cotton Ball & Fiber Paint, 흡음보드 표면마감용 섬유페인트, Bio 섬유흡음페인트, 흡음음향 Natural Cotton Spray System 등을 기존흡음재와 창의적으로 조화시켜 표현하므로 보다 효과적인 교회의 건축음향과 새로운 패턴의 인테리어 효과를 동시에 충족할 수 있으며, , 특히 종교시설의 건축음향과 관련하여, 섬유흡음 Ball Paint를 벽체 및 천정에 사용하는 경우 우수한 음 환경을 나타내고 천연섬유의 깊은 심미적 질감과 색감을 연출한다.

최근 바람직한 건축음향공간의 조성과 관련하여 국내 종교건축에서도 건축구조설계 단계에 건축음향적 형상구조를 고려한 공간적 음향구조공간을 우선하는 설계를 실시하고 있으며, 이러한 설계는 흡음재의 과도한 사용을 줄이고 전기음향기기 선택의 효율성과 인테리어소재 선택의 폭을 넓이는 이점이 있으며, 목표로 하는 음량(Amount of Sound), 잔향(Reverberation), 공간감(Spaciousness)을 조율하는 바람직한 건축음향공간을 조성하게 된다.

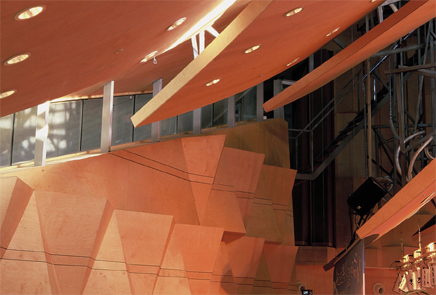

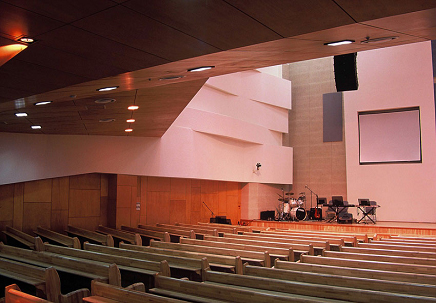

아래의 ‘예’ 에서는 무대상부와 모서리부 구조를 음향의 확산 반사 회절 구조로 하고 마감면의 배면공간을 흡음과 음향의 입체적 공간감을 확장하는 목적으로 무대상부와 모서리부의 마감을 배면 개방구조로 하였다.

객석 전체에 음을 균일하게 확산하고 음의 집점 현상과 반향(Echo)등의 결함을 방지하기 위하여 천장이나 벽의 평면을 부정형이나 비대칭형으로 하기위한 내부 마감면의 일부 ‘예’

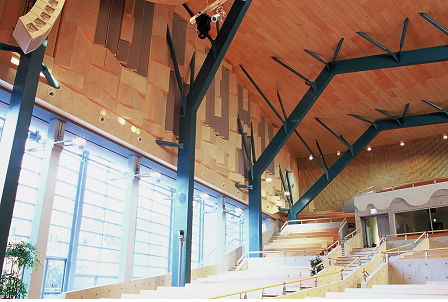

무대와 마주보는 객석사이의 경계벽 수직각을 16~18°정도 후면으로 기울게 하여 무대와의 평면대칭을 개선하였고, 유리면에는 전동커튼으로 흡음효율을 보완하였으며 벽면상부는 가변 흡음체를 설치하여 목표로 하 는 잔향시간을 임의로 조절하는 구조를 이루었다.

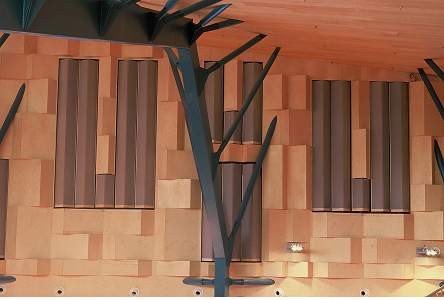

건축음향공간의 용도별 사용목적에 따른 잔향시간 조절과 확산체 사용의 일 ‘예’로서 사각을 이루는 흡음체 대각면의 일면을 흡음체로 구성하고 그 배면의 대각면을 확산체로 구성하여 전동가변 방법으로 운용하여 오르간연주, 합창, 종교음악, 오케스트라 등 긴 잔향시간을 필요로 하는 경우 확산체 방향으로 회전하여 음향의 확산과 잔향시간을 확장하여 사용하고, 잔향시간을 줄이는 경우 흡음체 방향으로 회전하여 사용한다. 이러한 음향조절 가변체는 다양한 형태로 구성 할 수 있으며 회전식, 개폐식, 가변 칸막이벽 등 기능적 형상으로 구성된다.

평면대칭을 이루는 통로 강벽의 일면을 흡음처리(폴리에스터 이중보드 배면 + RT Skill Type 흡음도료마감) 하여 플러터에코(Flutter Echo), 정재파(Standing Wave) 등 음향적 결함을 방지하였다.

건축음향 설계는 크게 홀의 형태 설계와 잔향 설계로 구분된다. 건축물의 사용목적에 적합한 특성을 살려 경제성, 시공성, 의장성을 고려하면서 적합한 홀의 형태와 공간의 크기, 음향 결함이 발생하지 않도록 홀의 형태를 반영하여 건축설계를 하여야한다.

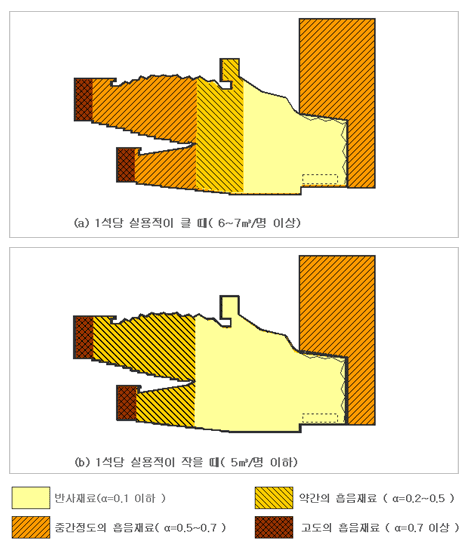

잔향 설계는 홀에 가장 적합한 잔향시간을 만족하도록 실내 흡음력을 고려하여 마감재료를 선정하고 그 소요량과 배치를 음향적 관점으로부터 결정하여야한다.

대형 홀의 경우 무대에서 발생된 소리는 홀 전체의 공간으로 전파되며 음 에너지의 반사, 흡음, 회절, 확산되는 성상은 실의 형상과 크기 및 구조에 따라서 다르다. 이러한 음향적 현상들을 어떻게 제어하고 조절하느냐가 음향설계의 관건이며, 이를 위해 용도에 맞는 실의 형태, 크기, 천장, 바닥, 벽, 확산판, 반사판, 흡음재 등의 계획이 매우 중요하다.

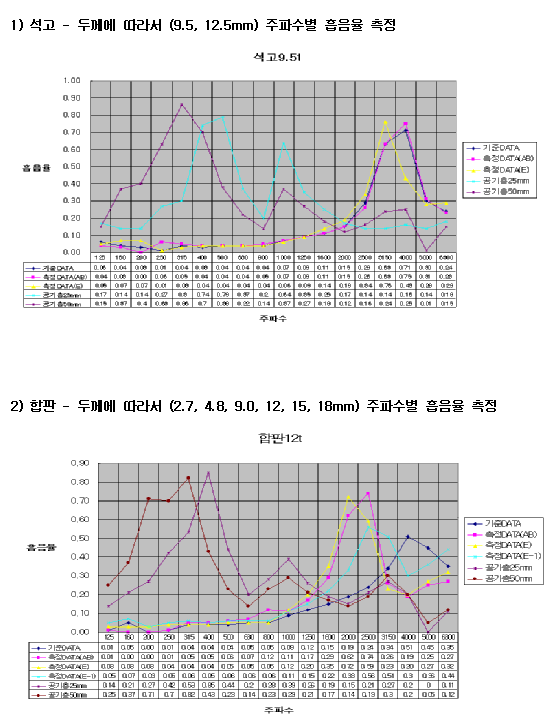

■ 재료별 흡음율 측정







■ 흡음재의 기능적 유지관리

다공질형 흡음재의 표면을 일반 페인트로 도장했을 경우 흡음률은 다음과 같이 저하된다. 그림에서 보면 ①은 도장처리 하지 않았고, ②는 1회 페인트 마감 했으며, ③은 2회 페인트 마감한 상태의 흡음률 이다.

따라서, 필요에 따라 흡음재의 표면에 도장을 할 경우 다공질형 흡음재나 공명기형 흡음재인 경우에는 표면의 다공성이나 개공이 막히도록 도장하면 안 되며 흡음재용 전용도료 내지 흡음도료(Acoustical Fiber Paint, Cotton Putty, Cotton Paint, Sound Control Paint)를 사용하여 흡음기능을 유지하거나 개선하여야한다.

■ 흡음재, 기타 천장마감재의 부분 오염방지 시스템(공조 디퓨져 오염방지 캡)

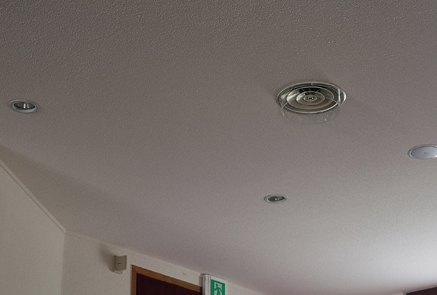

건축물 실내공간에서 냉난방 및 환기목적으로 이용되는 공조 디퓨져 주변의 오염은 모든 천장재, 내장마감재, 흡음재 및 마감도료에 공통적으로 발생되고 점진적으로 누적되는 오염현상이다. 이것의 원인은 특히 실내 오염된 공기(필터링Filtering되지 않은 공기)가 대류의 순환원리와 강제 급배기 공조시스템에 따라 상승하고 상승된 공기는 디퓨져 주변 천장에 먼저 접촉되며 디퓨져로 유입되어 배출된다.

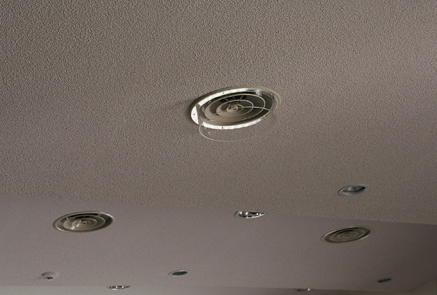

이러한 공조시스템에 따라 디퓨져 주변 천장재에 오염된 공기가 오랫동안 접촉되며 누적되어 발생하는 국부적 오염 현상으로 모든 천장마감재에 발생된다. 이러한 오염을 개선하고 완화하는 목적으로 상승된 공기가 디퓨져 주변 천장에 먼저 접촉되지 않도록 하고 그 주변에 에어 포켓을 형성하여 오염현상을 개선하는 방법으로 오염방지 디퓨져 캡이 사용될 수 있다.

오염방지 디퓨져 캡은 기존의 디퓨져 형상에 따라 원형, 사각형, 라인 형으로 공급되며 오염방지 디퓨저 캡 단품과 디퓨져 캡에 조명이 조합된 다기능 디퓨져 캡이 공급되며 그 재질은 투명 반투명 기타 소재로 되고, 직경크기는 기존의 디퓨져 규격(외경 250㎜~450㎜)에 준하며 하부 방향으로의 길이는 디퓨져 직경에 따라 다르며 대략 50㎜~150㎜의 길이로 되어있다.

또한 이러한 형상의 디퓨져 캡을 더 크고 더 길게 응용하는 경우 천장 면에서 음향의 확산과 난반사 기능을 부가하는 구조체로도 이용될 수 있다.
